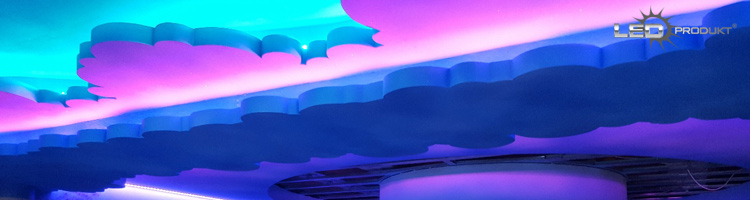

LED osvětlení podhledu pomocí RGB LED pásku
K osvětlení sníženého stropu (resp. podhledu) jsou zapotřebí následující produkty:
1. LED pásek RGB
2. dálkový RGB ovladač
3. LED napájecí zdroj
4. hliníkové profily
1. Výběr LED pásku
LED RGB pásky jsou standardně vyráběny v provedení 30LED/m a 60LED/m s napětím 12V a 24V.
Následující typy jsou vhodné pro průměrné svícení 4 hodiny denně:
LED PÁSEK SMD5050 RGB 30LED/M, IP20, 12V
LED PÁSEK SMD5050 RGB 60LED/M, IP20, 12V
Následující typy jsou vhodné pro průměrné svícení 4 hodiny denně:
LED PÁSEK SMD5050 RGB 30LED/M, IP20, 12V
LED PÁSEK SMD5050 RGB 60LED/M, IP20, 12V
LED pásky RGB z série PROFI jsou určeny pro náročné zákazníky, kteří preferují vyšší kvalitu. Jsou navrženy pro dlouhou životnost při 12hodinových provozech, například RGB osvětlení barů, kaváren, hotelů atd.:
PROFI LED PÁSEK SMD5050 RGB 30LED/M, IP20, 24V ZÁRUKA 3 ROKY
PROFI LED PÁSEK SMD5050 RGB 48LED/M, IP20, 24V ZÁRUKA 3 ROKY
PROFI LED PÁSEK SMD5050 RGB 60LED/M, IP20, 24V ZÁRUKA 3 ROKY
PROFI LED PÁSEK SMD5050 RGB 30LED/M, IP20, 24V ZÁRUKA 3 ROKY
PROFI LED PÁSEK SMD5050 RGB 48LED/M, IP20, 24V ZÁRUKA 3 ROKY
PROFI LED PÁSEK SMD5050 RGB 60LED/M, IP20, 24V ZÁRUKA 3 ROKY
LED pásky s krytím IP65, které jsou samozřejmě také v nabídce, neuvádíme, protože je nedoporučujeme instalovat do interiérů, kde nepřicházejí do kontaktu s vodou nebo vlhkostí (například zrcadlo v koupelně). Použití vyššího krytí (IP65 a IP68) LED pásků v interiéru není výhodou, protože LED pásky s krytím IP20 mají delší životnost a jednodušší instalaci při stříhání a opětovném cínování.
UPOZORNĚNÍ: Na trhu existují levné imitace RGB LED pásků, které nejsou osazeny LED čipem SMD5050, kde jsou v jednom čipu zapouzdřeny tři barvy, ale imitace jsou osazeny jednofarebným LED čipem SMD3528. Tyto imitace mají střídavě osazeny čipy červené, zelené a modré barvy se šířkou PCB podkladu 8 mm. U tohoto typu LED pásku není možné nastavit požadované barvy ani barevné přechody.
UPOZORNĚNÍ: Na trhu existují levné imitace RGB LED pásků, které nejsou osazeny LED čipem SMD5050, kde jsou v jednom čipu zapouzdřeny tři barvy, ale imitace jsou osazeny jednofarebným LED čipem SMD3528. Tyto imitace mají střídavě osazeny čipy červené, zelené a modré barvy se šířkou PCB podkladu 8 mm. U tohoto typu LED pásku není možné nastavit požadované barvy ani barevné přechody.
2. Výběr dálkového RGB ovladače
- IR vs RF
Na výběr je několik typů dálkových RGB ovladačů. Při instalaci do podhledů doporučujeme používat výhradně RF dálkové ovladače (radiofrekvenční), protože přijímač se zapojuje mezi napájecí zdroj a LED pásek a většinou je umístěn na místech, kde není přímá viditelnost mezi ovladačem a přijímačem. Při použití RF dálkového ovladače není tato přímá viditelnost nutná, resp. nemusíte mířit přímo na přijímač. Ovladač funguje i přes překážky, například přes SDK konstrukci, v závislosti na typu obvykle na vzdálenost 15 m. U IR dálkových ovladačů musí být přijímač vždy viditelný.
Na výběr je několik typů dálkových RGB ovladačů. Při instalaci do podhledů doporučujeme používat výhradně RF dálkové ovladače (radiofrekvenční), protože přijímač se zapojuje mezi napájecí zdroj a LED pásek a většinou je umístěn na místech, kde není přímá viditelnost mezi ovladačem a přijímačem. Při použití RF dálkového ovladače není tato přímá viditelnost nutná, resp. nemusíte mířit přímo na přijímač. Ovladač funguje i přes překážky, například přes SDK konstrukci, v závislosti na typu obvykle na vzdálenost 15 m. U IR dálkových ovladačů musí být přijímač vždy viditelný.
- 12V / 24V
Většina přijímačů je kompatibilní s 12V LED pásky i 24V LED pásky (přijímač musí mít označení 12V~24V). Při použití 12V LED pásku je nutné použít 12V napájecí zdroj, a analogicky při 24V LED pásku je potřeba 24V napájecí zdroj (transformátor).
Většina přijímačů je kompatibilní s 12V LED pásky i 24V LED pásky (přijímač musí mít označení 12V~24V). Při použití 12V LED pásku je nutné použít 12V napájecí zdroj, a analogicky při 24V LED pásku je potřeba 24V napájecí zdroj (transformátor).
- max. zatížení přijímače
Tato hodnota je velmi důležitá a je třeba ji zohlednit při výběru ovladače. Maximální zatížení přijímače určuje, kolik metrů LED pásků je možné na daný přijímač připojit. Maximální zatížení je uvedeno v ampérech (A).
Př. 12V:
Pokud používáme 12V LED pásek a maximální zatížení přijímače je 10A, znamená to, že maximální zatížení je 120W (12V * 10A = 120W). Pokud používáme LED pásek, který má 7,2W/m, na daný přijímač můžeme připojit 120W / 7,2W/m = 16,67 m tohoto LED pásku.
Př. 24V:
Pokud používáme 24V LED pásek a maximální zatížení přijímače je 10A, znamená to, že maximální zatížení je 240W (24V * 10A = 240W). Pokud používáme LED pásek, který má 7,2W/m, na daný přijímač můžeme připojit 240W / 7,2W/m = 33,34 m tohoto LED pásku.
Tato hodnota je velmi důležitá a je třeba ji zohlednit při výběru ovladače. Maximální zatížení přijímače určuje, kolik metrů LED pásků je možné na daný přijímač připojit. Maximální zatížení je uvedeno v ampérech (A).
Př. 12V:
Pokud používáme 12V LED pásek a maximální zatížení přijímače je 10A, znamená to, že maximální zatížení je 120W (12V * 10A = 120W). Pokud používáme LED pásek, který má 7,2W/m, na daný přijímač můžeme připojit 120W / 7,2W/m = 16,67 m tohoto LED pásku.
Př. 24V:
Pokud používáme 24V LED pásek a maximální zatížení přijímače je 10A, znamená to, že maximální zatížení je 240W (24V * 10A = 240W). Pokud používáme LED pásek, který má 7,2W/m, na daný přijímač můžeme připojit 240W / 7,2W/m = 33,34 m tohoto LED pásku.
- funkce dálkových ovladačů
Každý RGB dálkový ovladač umožňuje následující funkce:
Každý RGB dálkový ovladač umožňuje následující funkce:
- - zapnutí/vypnutí
- - stmívání
- - změna barvy
- - nastavení studené bílé barvy pomocí RGB kombinace
- - barevné přechody a změna jejich rychlosti
3. Výběr LED napájecího zdroje
Při použití 12V LED pásku je nutné použít 12V napájecí zdroj, analogicky při 24V LED pásku je potřebný 24V napájecí zdroj (transformátor). Výkon napájecího zdroje musí být vyšší, než je celkový příkon zapojených LED pásků.
Například: Pro zapojení 12m LED pásku 12V s 30 LED/m a příkonem 7,2W/m (délka x příkon) je potřebný zdroj s výkonem minimálně 86,4W. Doporučujeme použít napájecí zdroj s rezervou 10%. Vhodné jsou všechny napájecí zdroje s výkonem 100W a více.
Vypočítejte si, jaký minimální výkon musí mít napájecí zdroj
4. Výběr hliníkového profilu
Hliníkové profily jsou používány z důvodu odvádění tepla z LED pásků, čímž se prodlužuje jejich životnost. Instalace LED pásku na hliníkový profil je velmi jednoduchá. Každý RGB LED pásek má na spodní straně 3M lepicí pásku. Pro osvětlení podhledů jsou standardně používány následující profily:
- povrchové profily
- rohové profily
Při výběru difuzorů doporučujeme použít průhledný, při použití mléčného difuzoru dochází ke snížení intenzity pásku o cca 20%.
- povrchové profily


Při výběru difuzorů doporučujeme použít průhledný, při použití mléčného difuzoru dochází ke snížení intenzity pásku o cca 20%.
Na základě dlouholetých zkušeností a pozitivních hodnocení našich zákazníků doporučujeme při výběru komponentů pro osvětlení podhledů pomocí RGB pásku následující produkty a garantujeme Vám 100% spokojenost.
- LED pásik: PROFI LED PÁSEK SMD5050 RGB 30LED/M, IP20, 24V ZÁRUKA 3 ROKY
- dálkové RGB ovladače: RF2, RF9, RF5 4 okruhy, RF20 8 okruhů
- napájecí zdroje MEAN WELL
- napájecí zdroje MLED
- hliníkové profily v závislosti od instalace
- dálkové RGB ovladače: RF2, RF9, RF5 4 okruhy, RF20 8 okruhů
- napájecí zdroje MEAN WELL
- napájecí zdroje MLED
- hliníkové profily v závislosti od instalace
Příklad osvětlení 12m podhledu.:
12m PROFI LED PÁSEK SMD5050 RGB 30LED/M, IP20, 24V ZÁRUKA 3 ROKY
- na základě požadavku zákazníka LED pásek připravíme na požadovanou délku tak, aby byl LED pásek v kuse s vyvedenými vodiči na obou stranách pásku – připravený k zapojení.
- na základě požadavku zákazníka LED pásek připravíme na požadovanou délku tak, aby byl LED pásek v kuse s vyvedenými vodiči na obou stranách pásku – připravený k zapojení.
1ks LED RGB OVLADAČ RF9 - 2,4GHZ
- dálkový ovladač má všechny funkce uvedené v článku.
- nastavení bílé barvy má na samostatném tlačítku.
- přijímač je menších rozměrů
- jednoduché zapojení přijímače s LED páskem a zdrojem pomocí svorek, které jsou součástí přijímače.
- WIFI kompatibilní
- paměť posledního uloženého nastavení (v případě přerušení napájení, pokud je např. osvětlení propojeno s klasickým vypínačem).
- dálkový ovladač má všechny funkce uvedené v článku.
- nastavení bílé barvy má na samostatném tlačítku.
- přijímač je menších rozměrů
- jednoduché zapojení přijímače s LED páskem a zdrojem pomocí svorek, které jsou součástí přijímače.
- WIFI kompatibilní
- paměť posledního uloženého nastavení (v případě přerušení napájení, pokud je např. osvětlení propojeno s klasickým vypínačem).
1ks LED NAPÁJECÍ ZDROJ 100W, 24V, IP67 - VODĚODOLNÝ MEAN-WELL, ZÁRUKA 3 ROKY
- rozměry vhodné na uložení v SDK, případně vložení přes otvor bodovky.
- vhodné na přímé zapojení na vyvedené 230V, např. pomocí. WAGO svorek
- vysoká kvalita, prodloužená záruka.
- rozměry vhodné na uložení v SDK, případně vložení přes otvor bodovky.
- vhodné na přímé zapojení na vyvedené 230V, např. pomocí. WAGO svorek
- vysoká kvalita, prodloužená záruka.
Hliníkový profil dle preferencí a typu instalace:
12m LED LIŠTA POVRCHOVÁ - SIMPLE / 12m LED LIŠTA FIX
12m LED LIŠTA ROHOVÁ SIMPLE / 12m LED LIŠTA R1 ROHOVÁ / 12m LED LIŠTA PODHLEDOVÁ
12m LED LIŠTA POVRCHOVÁ - SIMPLE / 12m LED LIŠTA FIX
12m LED LIŠTA ROHOVÁ SIMPLE / 12m LED LIŠTA R1 ROHOVÁ / 12m LED LIŠTA PODHLEDOVÁ
V případě zájmu o přípravu RGB LED pásku na míru, nebo pokud máte jakékoliv dotazy, neváhejte nás kontaktovat!
